Anilox Rolls Laser Cleaning: Precision Cleaning για Flexo Printing

Αυτό το άρθρο εισάγει τις εφαρμογές των ρολών anilox και την αναγκαιότητα του περιοδικού καθαρισμού, επισημαίνει τα μειονεκτήματα πολλών παραδοσιακών μεθόδων καθαρισμού και εξηγεί τις αρχές και τα πλεονεκτήματα του καθαρισμού με λέιζερ για ρολά anilox. Επίσης, διερευνά εξοπλισμό καθαρισμού λέιζερ και επιχειρηματικά μοντέλα για ρολά anilox, τόσο στο εσωτερικό όσο και στο εξωτερικό.

Το ρολό anilox είναι ένα βασικό συστατικό του φλεξογραφικού εκτυπωτικού πιεστηρίου, υπεύθυνο για την ομοιόμορφη μεταφορά μιας ακριβούς ποσότητας μελανιού στην τυπογραφική πλάκα. Βάσει διαφορετικών κριτηρίων ταξινόμησης, τα ρολά anilox μπορούν να κατηγοριοποιηθούν ως εξής: ανά υλικό επιφάνειας σε επιχρωμιωμένα{{1} και κεραμικά ρολά anilox. ανά γραμμή καταμέτρηση σε ρολά anilox με υψηλή-γραμμή-πλήρη-γραμμή-χαμηλή. και από το σχήμα του κελιού σε τετράγωνη πυραμιδική, τετράγωνη κολοβωμένη πυραμίδα, εξαγωνική κολοβωμένη πυραμίδα, τραπεζοειδή διατομή-με διαγώνιες γραμμές και κανάλια με πρόσθετες οπές μελανιού (βλ. Εικόνα 1).

Εικόνα 1: Σχήματα και διάταξη κελιών

Οι κύριες παράμετροι ενός ρολού anilox είναι LPI και BCM. Το LPI σημαίνει Γραμμές ανά ίντσα, υποδεικνύοντας την πυκνότητα των κελιών. Όσο υψηλότερο είναι το LPI ενός ρολού anilox, τόσο μικρότερος είναι ο όγκος μεταφοράς μελανιού. Αντίθετα, όσο χαμηλότερο είναι το LPI, τόσο μεγαλύτερη είναι η ένταση. Το BCM σημαίνει Billions of Cubic Microns, που αντιπροσωπεύει τον όγκο μελανιού ανά μονάδα επιφάνειας του ρολού anilox, μετρημένο σε δισεκατομμύρια κυβικά μικρόμετρα ανά τετραγωνική ίντσα. Σε ένα δεδομένο LPI, όσο πιο βαθιά είναι τα κελιά, τόσο μεγαλύτερη είναι η BCM. Τόσο το LPI όσο και το BCM είναι αυτοκρατορικές μονάδες και μπορούν να μετατραπούν σε μετρικές μονάδες χρησιμοποιώντας τον συντελεστή μετατροπής: 1 ίντσα=2.54 εκατοστά.

Στη φλεξογραφική εκτύπωση, οι κυψέλες των ρολών anilox φράσσονται αναπόφευκτα από υπολείμματα μελανιού, επικάλυψη χαρτιού, χνούδι χαρτιού ή άλλους ρύπους, οδηγώντας σε μείωση του όγκου των κελιών και της μολυσμένης μελάνης, γεγονός που επηρεάζει αρνητικά την ποιότητα εκτύπωσης. Για να διασφαλιστεί η κανονική λειτουργία, τα ρολά anilox πρέπει να καθαρίζονται τακτικά. Λόγω της λεπτής δομής της επιφάνειας και των λεπτών κυτταρικών τοιχωμάτων των ρολών anilox, ο καθαρισμός πρέπει να εκτελείται με μεγάλη προσοχή για να αποφευχθεί η ζημιά, ενώ επιτυγχάνονται αποτελεσματικά αποτελέσματα καθαρισμού.

1. Χειροκίνητη μέθοδος καθαρισμού

Εφαρμόστε ένα καθαριστικό στην επιφάνεια του ρολού anilox. Χρησιμοποιήστε μια συρμάτινη βούρτσα για να καθαρίσετε-επιχρωμιωμένους μεταλλικούς κυλίνδρους anilox και μια συρμάτινη βούρτσα για να καθαρίσετε κεραμικά ρολά anilox. Αυτή η μέθοδος είναι βολική και δεν ρυπαίνει, αλλά εάν ο καθαρισμός δεν είναι ενδελεχής, μπορεί να επηρεάσει τη μεταφορά μελανιού. Είναι γενικά κατάλληλο για ρολά anilox χαμηλού-γραμμών- ή για εκείνα που δεν είναι πολύ λερωμένα.

2. Μέθοδος χημικού καθαρισμού

Εφαρμόστε ομοιόμορφα ένα διαβρωτικό καθαριστικό (συνήθως ένα αλκαλικό διάλυμα) στην επιφάνεια του ρολού anilox. Εάν χρειάζεται, τυλίξτε το ρολό σε πλαστική μεμβράνη για να αποτρέψετε την εξάτμιση της χημικής ουσίας. Αφήστε το διάλυμα να χαράξει το ρολό για 1 έως 48 ώρες. Στη συνέχεια, χρησιμοποιήστε διαλύματα με βάση το νερό ή{5}}οινόπνευμα (όξινα διαλύματα όπως το οξικό οξύ δεν πρέπει να χρησιμοποιούνται) σε συνδυασμό με χειροκίνητο καθαρισμό για να αφαιρέσετε το μαλακωμένο μελάνι (βλ. Εικόνα 2). Αυτή η μέθοδος παρέχει καλά αποτελέσματα καθαρισμού, αλλά έχει κάποιο βαθμό διαβρωτικής επίδρασης στο ρολό anilox και μπορεί να προκαλέσει μόλυνση του περιβάλλοντος.

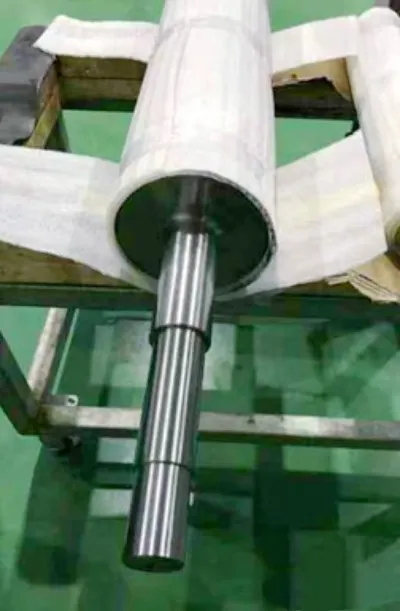

Εικόνα 2: Μέθοδος χημικού καθαρισμού

3. Μέθοδος καθαρισμού με ψεκασμό

Αυτή η μέθοδος περιλαμβάνει ψεκασμό λεπτών πλαστικών μικροσφαιριδίων, σωματιδίων CO2 ξηρού πάγου ή μαγειρικής σόδας (όξινο ανθρακικό νάτριο) ως μαλακτικό μέσο καθαρισμού στην επιφάνεια του ρολού anilox για να θρυμματιστεί και να αφαιρεθεί το σκληρυμένο μελάνι (βλ. Εικόνα 3). Αυτή η τεχνική καθαρισμού απαιτεί υψηλή ακρίβεια στην επιλογή του μέσου καθαρισμού και της μεθόδου ψεκασμού και πρέπει να λειτουργεί από έμπειρο προσωπικό. Διαφορετικά, μπορεί εύκολα να βλάψει το ρολό anilox.

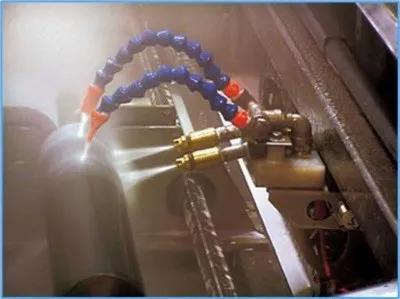

Εικόνα 3: Μέθοδος καθαρισμού με ψεκασμό

4. Μέθοδος καθαρισμού με υπερήχους

Βυθίστε το ρολό anilox σε ένα χημικό καθαριστικό διάλυμα μέσα σε μια δεξαμενή καθαρισμού με υπερήχους. Οι φυσαλίδες σπηλαίωσης που δημιουργούνται από τις δονήσεις υπερήχων στη δεξαμενή δημιουργούν συνεχείς δυνάμεις έκρηξης προς τα μέσα, οι οποίες απομακρύνουν το μελάνι από τις κυψέλες του αργά περιστρεφόμενου ρολού anilox και το απομακρύνουν με το διάλυμα καθαρισμού (βλ. Εικόνα 4). Η παρατεταμένη χρήση αυτής της μεθόδου καθαρισμού μπορεί να προκαλέσει μικρο-ρωγμές στην επιφάνεια των κεραμικών ρολών anilox. Υψηλές τιμές pH ή χονδροειδείς χημικές ουσίες μπορεί να διεισδύσουν στην πορώδη κεραμική επίστρωση, διαβρώνοντας σταδιακά το υπόστρωμα και επηρεάζοντας τη διάρκεια ζωής του ρολού anilox.

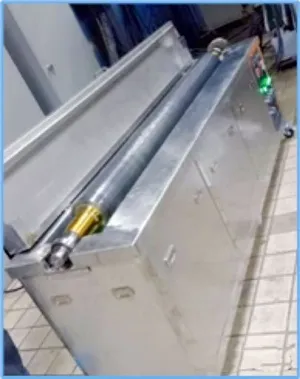

Εικόνα 4: Μέθοδος καθαρισμού με υπερήχους

Η τεχνολογία καθαρισμού με λέιζερ είναι μια προηγμένη μέθοδος καθαρισμού ακριβείας που έχει αναπτυχθεί και έχει αρχίσει να εφαρμόζεται σταδιακά τα τελευταία χρόνια. Χρησιμοποιεί μια δέσμη λέιζερ υψηλής ενέργειας για να ακτινοβολήσει την επιφάνεια του τεμαχίου εργασίας, προκαλώντας επιφανειακούς ρύπους, κηλίδες σκουριάς, επιστρώσεις ή υπολείμματα για την απορρόφηση ενέργειας λέιζερ και την άμεση εξάτμιση ή την παραγωγή θερμικής τάσης διαστολής, η οποία στη συνέχεια αποκολλάται κάτω από την πρόσκρουση του κύματος φωτός, με αποτέλεσμα η ουσία να καθαρίζει και να ξανακολλάει αποτελεσματικά μια επιφάνεια 5).

Εικόνα 5: Αρχή καθαρισμού με λέιζερ για ρολά Anilox

Ο καθαρισμός με λέιζερ των ρολών anilox προσφέρει τα ακόλουθα πλεονεκτήματα, τα οποία ξεπερνούν τις διάφορες ελλείψεις που είναι εγγενείς στις παραδοσιακές μεθόδους καθαρισμού:

• Δεν απαιτούνται χημικά καθαριστικά, με αποτέλεσμα μηδενικές εκπομπές ρύπων και καθιστώντας το φιλικό προς το περιβάλλον.
• Χρησιμοποιεί παλμικό λέιζερ νανοδευτερόλεπτων για καθαρισμό χωρίς-φυσική-επαφή, διασφαλίζοντας ότι δεν υπάρχει θερμική συσσώρευση ή παραμόρφωση μηχανικής καταπόνησης, με αποτέλεσμα να μην καταστρέφεται το ρολό anilox.
• Δεν χρειάζονται αναλώσιμα, με αποτέλεσμα χαμηλό κόστος καθαρισμού.
• Χρησιμοποιεί εύκαμπτες οπτικές ίνες για την παροχή ενέργειας λέιζερ. Σε συνδυασμό με την τεχνολογία αυτοματοποιημένου ελέγχου, επιτρέπει τον ευέλικτο και ακριβή καθαρισμό των ρολών anilox.
• Η σκόνη και τα στερεά απόβλητα που δημιουργούνται κατά τον καθαρισμό είναι εύκολο να συλλεχθούν και να απορριφθούν.

Λόγω των δομικών χαρακτηριστικών των κυλίνδρων anilox, η μηχανική δομή και ο τρόπος κίνησης του εξοπλισμού καθαρισμού με λέιζερ για τα ρολά anilox είναι σχετικά απλή. Οι βασικές παράμετροι που πρέπει να ελέγχονται είναι η πυκνότητα ισχύος λέιζερ και η ενεργειακή πυκνότητα που παρέχεται στην επιφάνεια του ρολού ανά μονάδα χρόνου. Ο καθαρισμός με λέιζερ κυλίνδρων anilox τυπικά χρησιμοποιεί παλμικά λέιζερ, χρησιμοποιώντας παλμούς λέιζερ επιπέδου νανοδευτερόλεπτου (10-4 δευτερολέπτων) με μέγιστη ισχύ που υπερβαίνει τα δεκάδες κιλοβάτ για να προσκρούσει και να θρυμματίσει τα αποξηραμένα υπολείμματα μελάνης μέσα στις κυψέλες. Απαιτείται ακριβής έλεγχος του μεγέθους της ενέργειας λέιζερ και της ταχύτητας κίνησης του εστιασμένου σημείου λέιζερ κατά μήκος της επιφάνειας του ρολού anilox για να διασφαλιστεί η ταχεία απομάκρυνση των ρύπων χωρίς να καταστρέφονται τα κύτταρα ή τα τοιχώματα των κυττάρων.

Εικόνα 6: Πριν-και-Μετά τη σύγκριση του καθαρισμού με λέιζερ για κυλίνδρους Anilox με μελάνη UV

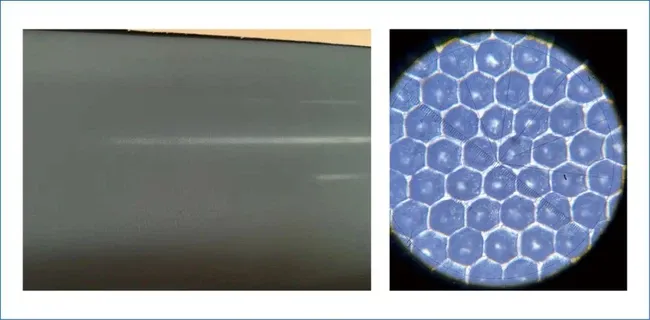

Εικόνα 7: Κατάσταση μετά τον καθαρισμό με λέιζερ

Ο καθαρισμός ρολών anilox με λέιζερ είναι μια αποτελεσματική,-μη επαφή και φιλική προς το περιβάλλον μέθοδος που χρησιμοποιείται ευρέως στις βιομηχανίες εκτύπωσης και επίστρωσης για την αφαίρεση υπολειμμάτων όπως μελάνι, κόλλες και ανθρακούχα εναποθέσεις από επιφάνειες ρολών. Ακολουθούν οι κοινές προσεγγίσεις καθαρισμού με λέιζερ για ρολά anilox:

1. Σύστημα αυτόματου καθαρισμού με λέιζερ-σε σειρά:

Ενσωματωμένο απευθείας στην τυπογραφική μηχανή για αυτόματο καθαρισμό κατά τη διάρκεια σύντομων διακοπών λειτουργίας. απαιτεί υψηλή ενοποίηση συστήματος. Αυτά τα συστήματα περιλαμβάνουν συνήθως ενσωματωμένες μονάδες εξαγωγής καπνού για την άμεση αφαίρεση των ατμοποιημένων ρύπων και τη διατήρηση ενός καθαρού περιβάλλοντος εργασίας.

Μηχάνημα καθαρισμού με λέιζερ Rolls In-γραμμής Anilox

Βασικό χαρακτηριστικό: Καθαρίζει τους κυλίνδρους anilox απευθείας στη μηχανή εκτύπωσης - χωρίς να χρειάζεται να αφαιρέσετε ή να αποσυναρμολογήσετε τους κυλίνδρους.

Ιδανικό για: Γραμμές παραγωγής υψηλής-απόδοσης που επιδιώκουν να ελαχιστοποιήσουν το χρόνο διακοπής λειτουργίας και να μεγιστοποιήσουν την παραγωγικότητα.

Οφέλη:

• Απαιτείται μηδενική αποσυναρμολόγηση → Εξοικονομεί εργασία και χρόνο
• Ενσωματωμένο στην υπάρχουσα ροή εργασίας τύπου
• Καθαρισμός σε πραγματικό-χρόνο κατά τη διάρκεια των παραθύρων συντήρησης
• Μειώνει τον κίνδυνο ζημιάς του κυλίνδρου κατά το χειρισμό

2. Αυτόματο σύστημα καθαρισμού με λέιζερ εκτός γραμμής:

Το ρολό anilox αφαιρείται από την πρέσα και τοποθετείται σε μια ειδική μηχανή καθαρισμού λέιζερ, όπου οι ρομποτικοί βραχίονες ή τα περιστρεφόμενα εξαρτήματα λειτουργούν παράλληλα με την κεφαλή λέιζερ για να επιτευχθεί καθαρισμός 360 μοιρών.

Μηχάνημα καθαρισμού λέιζερ Anilox Rolls Off{0}}line

Βασικό χαρακτηριστικό: Σχεδιασμένο για αποσυναρμολογημένους κυλίνδρους anilox - τοποθετήστε τους σε ένα μηχανοκίνητο περιστροφικό τραπέζι για αυτοματοποιημένο καθαρισμό λέιζερ 360 μοιρών.

Ιδανικό για: Κεντρικά εργαστήρια συντήρησης ή εγκαταστάσεις που διαχειρίζονται πολλαπλές γραμμές εκτύπωσης.

3. Καθαρισμός με λέιζερ πράσινου ή υπεριώδους ακτινοβολίας (για εξειδικευμένα υλικά σε ρολό)

Για κεραμικά ρολά anilox που είναι ευαίσθητα ή αντανακλούν πολύ τα υπέρυθρα λέιζερ, μπορούν να χρησιμοποιηθούν-λέιζερ μικρότερου μήκους κύματος-όπως το πράσινο (532 nm) ή το υπεριώδες (355 nm)- για τη βελτίωση της απόδοσης απορρόφησης και τη μείωση του κινδύνου θερμικής βλάβης. Συνήθως χρησιμοποιείται για ρολά υψηλών-γραμμών- (π.χ. πάνω από 1000 LPI) ή για ρολά με λεπτές μικροδομές.

4.Παράμετρος-Στρατηγική καθαρισμού βάσει παραμέτρων

Οι παράμετροι λέιζερ-όπως η ισχύς, η συχνότητα παλμού, η ταχύτητα σάρωσης και η επικάλυψη δέσμης-προσαρμόζονται ανάλογα με το υλικό του ρολού (κεραμικό/μέταλλο), την οθόνη γραμμής (LPI) και τον τύπο υπολειμμάτων (με βάση το νερό/λάδι-με βάση το μελάνι, με δυνατότητα συγκόλλησης UV, κ.λπ.) σε{4} καθαρισμό "κατ' απαίτηση" και αποτρέψτε τον υπερβολικό-καθαρισμό που θα μπορούσε να βλάψει τα κύτταρα.

Σημαντικές εκτιμήσεις:

• Επαληθεύετε πάντα ότι το υλικό σε ρολό anilox (συνήθως με βάση το οξείδιο του χρωμίου κεραμικό ή μέταλλο-) είναι συμβατό με τον καθαρισμό με λέιζερ πριν προχωρήσετε.
• Αποφύγετε τα λέιζερ συνεχούς-κυμάτων (CW), καθώς η θερμική τους συσσώρευση μπορεί να προκαλέσει μικρορωγμές ή παραμόρφωση της επιφάνειας του ρολού.
• Μετά τον καθαρισμό, επιθεωρήστε τη δομή των κυψελών του ρολού χρησιμοποιώντας μικροσκόπιο ή προφίλόμετρο επιφάνειας για να διασφαλίσετε την ακεραιότητα.

Εάν χρειάζεστε συστάσεις για διαμορφώσεις εξοπλισμού καθαρισμού με λέιζερ ή παραμέτρους διαδικασίας προσαρμοσμένες σε μια συγκεκριμένη εφαρμογή (π.χ. flexo, γκραβούρα, επίστρωση) ή προδιαγραφές ρολού (πλήθος γραμμών, διάμετρος, μήκος), δώστε αυτές τις λεπτομέρειες-Θα χαρούμε να σας βοηθήσουμε περαιτέρω.
