Εισαγωγή: Γιατί η κατασκευή μπαταριών χρειάζεται ένα νέο πρότυπο καθαρισμού
Ο καθαρισμός με λέιζερ θεωρείται ευρέως ως «η πράσινη τεχνολογία καθαρισμού με τις μεγαλύτερες δυνατότητες ανάπτυξης στον 21ο αιώνα». Μπορεί να αλλάξει τη δομή των κόκκων και τον προσανατολισμό μιας επιφάνειας υποστρώματος χωρίς να προκαλέσει ζημιά και επιτρέπει τον ακριβή έλεγχο της τραχύτητας της επιφάνειας - βελτιώνοντας άμεσα την ολοκληρωμένη απόδοση του υποστρώματος.

Με την επιτάχυνση της εκβιομηχάνισης και τη σταθερή πρόοδο των στόχων "Διπλού Άνθρακα" (αιχμή άνθρακα και ουδετερότητα άνθρακα), ο καθαρισμός με λέιζερ αντικαθιστά σταδιακά τις παραδοσιακές διαδικασίες καθαρισμού σε πολλούς τομείς και έχει γίνει ένας απαραίτητος εξοπλισμός-τεχνολογίας κατασκευής σε υψηλούς{1} τομείς όπως η γενική βιομηχανία πλοίων, η άμυνα. Πουθενά αυτή η αλλαγή δεν είναι πιο σημαντική από ό,τι στην παραγωγή μπαταριών λιθίου, όπου οι απαιτήσεις καθαριότητας ανταποκρίνονται στην ακραία πίεση απόδοσης και συνέπειας. Πέρα από τα φύλλα ηλεκτροδίων,νέες ενεργειακές εφαρμογές καθαρισμού λέιζερκαλύπτουν περιβλήματα μπαταρίας, ράβδους διαύλου και εξαρτήματα κατάντη EV.
Πώς λειτουργεί ο καθαρισμός με λέιζερ
Η ιδέα του καθαρισμού με λέιζερ ξεκίνησε στα μέσα-της δεκαετίας του 1980. Η αρχή του βασίζεται στα χαρακτηριστικά των ακτίνων λέιζερ - υψηλής ενεργειακής πυκνότητας, ελεγχόμενης κατεύθυνσης και ισχυρής ικανότητας εστίασης. Αυτές οι ιδιότητες επιτρέπουν στο λέιζερ να αλληλεπιδρά με ρύπους που είναι προσαρτημένοι στο υπόστρωμα του τεμαχίου εργασίας - όπως λεκέδες λαδιού, κηλίδες σκουριάς, υπολείμματα σκόνης, επιστρώσεις, στρώματα οξειδίου ή μεμβράνες - προκαλώντας τον διαχωρισμό τους από το υπόστρωμα μέσω μηχανισμών όπως η στιγμιαία θερμική διαστολή, η τήξη και η πτητικότητα αερίου.

Ολόκληρη η διαδικασία καθαρισμού με λέιζερ είναι πολύπλοκη και μπορεί να χωριστεί χονδρικά σε εξάτμιση/αποσύνθεση με λέιζερ, αφαίρεση με λέιζερ, θερμική διαστολή σωματιδίων ρύπων, δόνηση επιφάνειας υποστρώματος και αποκόλληση ρύπων. Επί του παρόντος, διατίθενται μέθοδοι όπως ο καθαρισμός με λέιζερ, ο καθαρισμός με υγρό φιλμ-και ο καθαρισμός με κρουστικά κύματα λέιζερ. Αυτές οι μέθοδοι μπορούν να καθαρίσουν σταθερά και αποτελεσματικά διάφορες κανονικές επιφάνειες υποστρώματος, συμπεριλαμβανομένων μετάλλων, κραμάτων, γυαλιού και διαφόρων σύνθετων υλικών.
Καθαρισμός με λέιζερ έναντι συμβατικών μεθόδων καθαρισμού
Τα συγκριτικά πλεονεκτήματα της τεχνολογίας καθαρισμού με λέιζερ έναντι των χημικών και μηχανικών εναλλακτικών λύσεων συνοψίζονται παρακάτω:
|
Στοιχείο σύγκρισης |
Καθαρισμός με λέιζερ |
Χημικός Καθαρισμός |
Μηχανική Στίλβωση/Λείανση |
|
Μέθοδος Καθαρισμού |
Τύπος λέιζερ χωρίς-επαφή |
Τύπος επαφής με χημικό καθαριστικό |
Τύπος επαφής μηχανικής/γυαλόχαρτου |
|
Ζημιά στο τεμάχιο εργασίας |
Καμία ζημιά |
Επιβλαβής |
Επιβλαβής |
|
Αποτελεσματικότητα Καθαρισμού |
Ψηλά |
Χαμηλός |
Χαμηλός |
|
Αναλώσιμα |
Μόνο ρεύμα |
Χημικά καθαριστικά |
Γυαλόχαρτο, τροχοί λείανσης, λαδόπετρες |
|
Εφέ καθαρισμού |
Υψηλή καθαριότητα |
Μέτριο, άνισο |
Μέτριο, άνισο |
|
Καθαρισμός Ακριβείας |
Ακριβώς ελεγχόμενο, υψηλή ακρίβεια |
Ανεξέλεγκτη, κακή ακρίβεια |
Μη ελεγχόμενη, μέτρια ακρίβεια |
|
Ρύπανση |
Καμία ρύπανση |
Ρυπαίνει το περιβάλλον |
Ρυπαίνει το περιβάλλον |
|
Χειροκίνητη λειτουργία |
Απλή λειτουργία Εύκολη ενσωμάτωση με αυτοματισμό |
Πολύπλοκη διαδικασία, υψηλές λειτουργικές απαιτήσεις Απαιτεί-μέτρα κατά της ρύπανσης |
Χρονο-και επίπονη Απαιτεί-μέτρα κατά της ρύπανσης |
|
Κόστος |
Υψηλή αρχική επένδυση Χωρίς αναλώσιμα, χαμηλό κόστος συντήρησης |
Χαμηλή αρχική επένδυση Εξαιρετικά υψηλό αναλώσιμο κόστος |
Υψηλή αρχική επένδυση Υψηλό αναλώσιμο και κόστος εργασίας |
Εφαρμογές σε όλη τη γραμμή παραγωγής μπαταριών
Ο καθαρισμός με λέιζερ έχει γίνει μια κύρια μέθοδος για την επεξεργασία της επιφάνειας της μπαταρίας και χρησιμοποιείται ευρέως στις τρεις κύριες διαδικασίες παραγωγής μπαταριών ισχύος: κατασκευή πλακών ηλεκτροδίων, κατασκευή κυψελών και συναρμολόγηση μπαταριών. Χρησιμοποιώντας πηγές λέιζερ, κεφαλές καθαρισμού και λογισμικό ελέγχου μέσω ενσωματωμένου ελέγχου σε υπολογιστή-, αυτή η τεχνολογία βελτιώνει σημαντικά το συνολικό επίπεδο κατασκευής μπαταριών.

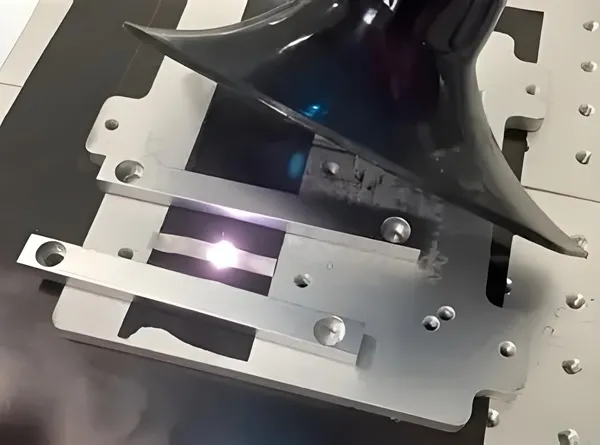

1. Καθαρισμός πλάκας ηλεκτροδίου (φύλλο) πριν από την επίστρωση
Κατά την επίστρωση υλικών ηλεκτροδίων σε συλλέκτες θετικού και αρνητικού ρεύματος, τα μεταλλικά φύλλα πρέπει να καθαριστούν. Ο κοινός συλλέκτης θετικού ρεύματος είναι το φύλλο αλουμινίου, ενώ ο συλλέκτης αρνητικού ρεύματος είναι το φύλλο χαλκού. Για να εξασφαλιστεί η σταθερότητα των συλλεκτών ρεύματος μέσα στη μπαταρία, η καθαρότητα και των δύο υλικών απαιτείται να είναι πάνω από 98%.
Ο παραδοσιακός υγρός καθαρισμός με αιθανόλη μπορεί εύκολα να προκαλέσει ζημιά σε άλλα εξαρτήματα των μπαταριών λιθίου. Η χρήση καθαρισμού με λέιζερ για μεταλλικά φύλλα όχι μόνο βελτιώνει την αποτελεσματικότητα της διαδικασίας καθαρισμού και εξοικονομεί πόρους καθαρισμού, αλλά επίσης καθιερώνει-παρακολούθηση σε πραγματικό χρόνο των δεδομένων διαδικασίας καθαρισμού και ποσοτική αξιολόγηση των αποτελεσμάτων καθαρισμού, τα οποία μπορούν να βελτιώσουν αποτελεσματικά τη συνέπεια της μαζικής παραγωγής πλάκας ηλεκτροδίων.

Για την επίτευξη υψηλής-ταχύτητας, μη-καθαρισμού μεμβράνης σε αυτοματοποιημένες γραμμές μπαταριών, οι κατασκευαστές βασίζονται σε εξειδικευμένο εξοπλισμό υψηλής-ακρίβειας όπωςΣύστημα καθαρισμού λέιζερ με φύλλο μπαταρίας λιθίου.
2. Προ-Καθαρισμός με συγκόλληση γλωττίδων, ράβδων διαύλου και ακίδων στεγανοποίησης
Τα τελευταία χρόνια, η συγκόλληση με λέιζερ έχει γίνει βασικός εξοπλισμός στις γραμμές παραγωγής μπαταριών ισχύος και χρησιμοποιείται ευρέως στη συγκόλληση γλωττίδων μπαταρίας ισχύος, ακίδων στεγανοποίησης, ράβδων ζυγών και μονάδων μπαταρίας. Μια καθαρή και ομοιόμορφη επιφάνεια είναι βασική προϋπόθεση για την επίτευξη επιτυχημένης και ανθεκτικής συγκόλλησης και συγκόλλησης. Επομένως, η εκτέλεση επιφανειακής επεξεργασίας σε περιοχές συγκόλλησης πριν από τη συγκόλληση - αφαιρώντας ρύπους από τους αρμούς συγκόλλησης - βελτιώνει αποτελεσματικά την ποιότητα της συγκόλλησης και μειώνει το κόστος.

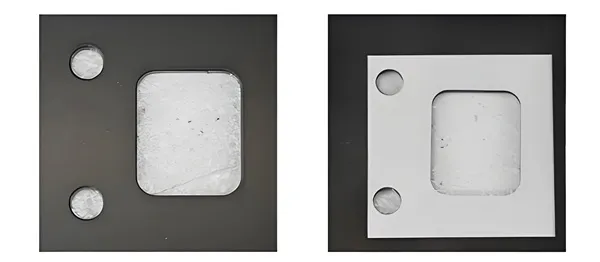

Σύγκριση καθαρισμού τερματικού
Ο καθαρισμός με λέιζερ εφαρμόζεται στις διαδικασίες καθαρισμού για τις ακίδες στεγανοποίησης και τις πλάκες προσαρμογέα στο στάδιο της κυψέλης, τις ράβδους και τους ακροδέκτες στο στάδιο της μονάδας, καθώς και τις μεμβράνες μπλε κυψέλης, τη σιλικόνη και τις επικαλύψεις μονής-κυψέλης. Αφαιρεί αποτελεσματικά ρύπους, σκόνη και άλλα υπολείμματα από διάφορες ακραίες επιφάνειες, χρησιμεύοντας ως προετοιμασία για συγκόλληση μπαταρίας και μειώνοντας τα ελαττώματα συγκόλλησης. Σε παραγωγή PACK μεγάλου-όγκου, αφιερωμένηπρο-καθαρισμός λέιζερ τερματικού συγκόλλησηςθεωρείται πλέον κρίσιμο για την πρόληψη αστοχιών αρθρώσεων.
3. Προετοιμασία επιφάνειας κατά τη συναρμολόγηση μονάδας & συσκευασίας
Για την αποφυγή ατυχημάτων ασφαλείας που αφορούν μπαταρίες λιθίου, η εξωτερική κολλητική ταινία εφαρμόζεται συχνά στις κυψέλες των μπαταριών λιθίου για να παρέχει μόνωση. Αυτό αποτρέπει τα βραχυκυκλώματα, προστατεύει τις γραμμές κυκλώματος και αποτρέπει τις γρατσουνιές.

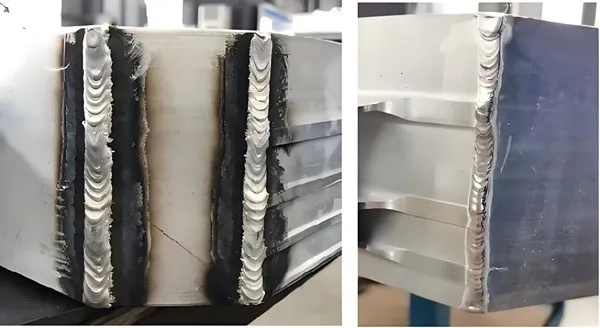

Καθαρισμός στρωμάτων οξειδίου στις ραφές συγκόλλησης του δίσκου μπαταριών
Ο καθαρισμός με λέιζερ εφαρμόζεται σε ραφές συγκόλλησης CMT σε δίσκους συστοιχιών μπαταριών, ηλεκτροφορητικές επικαλύψεις στα επάνω καλύμματα της μπαταρίας, στρώματα οξειδίου κατά μήκος των τροχιών στεγανοποιητικού στα περιβλήματα της μπαταρίας και στρώματα οξειδίου σε προστατευτικές πλάκες βάσης πριν από τη συγκόλληση. Αυτή η διαδικασία ενισχύει την πρόσφυση για κολλητική ταινία ή εφαρμογή σφραγιστικού. Δεδομένου ότι η διαδικασία καθαρισμού δεν παράγει επιβλαβείς ρύπους, αυτή η πράσινη και φιλική προς το περιβάλλον μέθοδος καθαρισμού γίνεται ολοένα και πιο σημαντική στο πλαίσιο της αυξημένης περιβαλλοντικής ευαισθητοποίησης.
Βασικά πλεονεκτήματα του καθαρισμού με λέιζερ
1. Περιβαλλοντικά Πλεονεκτήματα
Ο καθαρισμός με λέιζερ είναι μια «πράσινη» μέθοδος καθαρισμού που δεν απαιτεί χημικούς παράγοντες ή υγρά καθαρισμού. Τα απορρίμματα που απομακρύνονται αποτελούνται σχεδόν εξ ολοκλήρου από στερεά σκόνη, η οποία είναι μικρή σε όγκο, εύκολη αποθήκευση, ανακυκλώσιμη, δεν περιλαμβάνει φωτοχημικές αντιδράσεις και δεν προκαλεί ρύπανση. Μπορεί εύκολα να επιλύσει τα ζητήματα περιβαλλοντικής ρύπανσης που σχετίζονται με τον χημικό καθαρισμό. Συχνά, ένας μόνο ανεμιστήρας εξάτμισης είναι αρκετός για να χειριστεί τα απόβλητα που δημιουργούνται από τη διαδικασία καθαρισμού.
2. Πλεονεκτήματα αποτελεσματικότητας
Οι παραδοσιακές μέθοδοι καθαρισμού συχνά βασίζονται σε επαφή-, ασκώντας μηχανική δύναμη στην επιφάνεια του αντικειμένου που καθαρίζεται, η οποία μπορεί να καταστρέψει την επιφάνεια. Εναλλακτικά, το μέσο καθαρισμού μπορεί να προσκολληθεί στην επιφάνεια του αντικειμένου, καθιστώντας αδύνατο να αφαιρεθεί και προκαλώντας δευτερογενή ρύπανση. Η μη-τριβή και η μη{4}}φύση του καθαρισμού με λέιζερ, σε συνδυασμό με την έλλειψη θερμικών επιδράσεων, διασφαλίζουν ότι το υπόστρωμα δεν θα καταστραφεί, επιλύοντας αποτελεσματικά αυτά τα προβλήματα.
3. Πλεονεκτήματα ελέγχου
Τα λέιζερ μπορούν να μεταδοθούν μέσω οπτικών ινών και να ενσωματωθούν με χειριστές και ρομπότ για τη διευκόλυνση της απομακρυσμένης λειτουργίας. Είναι σε θέση να καθαρίζουν περιοχές που είναι δύσκολο να προσεγγιστούν με παραδοσιακές μεθόδους, διασφαλίζοντας την ασφάλεια του προσωπικού όταν χρησιμοποιούνται σε επικίνδυνα περιβάλλοντα.
4. Πλεονεκτήματα ευκολίας
Ο καθαρισμός με λέιζερ μπορεί να αφαιρέσει διάφορους τύπους ρύπων από τις επιφάνειες διαφόρων υλικών, επιτυγχάνοντας ένα επίπεδο καθαριότητας που δεν μπορεί να επιτευχθεί με τις συμβατικές μεθόδους καθαρισμού. Επιπλέον, επιτρέπει την επιλεκτική απομάκρυνση των επιφανειακών ρύπων χωρίς να καταστρέφεται το υλικό υπόστρωμα.
5. Πλεονεκτήματα κόστους
Ο καθαρισμός με λέιζερ είναι γρήγορος και αποτελεσματικός, εξοικονομώντας χρόνο. Αν και η αγορά ενός συστήματος καθαρισμού με λέιζερ συνεπάγεται μια σχετικά υψηλή αρχική-επένδυση χρόνου, το σύστημα διασφαλίζει σταθερή μακροπρόθεσμη-χρήση με χαμηλό λειτουργικό κόστος. Το πιο σημαντικό, διευκολύνει τον εύκολο αυτοματισμό.
Σύναψη
Σε όλη την επίστρωση ηλεκτροδίων, την προετοιμασία πριν από{0}}συγκόλληση και την τελική συναρμολόγηση, ο καθαρισμός με λέιζερ προσφέρει την ποιότητα επιφάνειας που απαιτεί η σύγχρονη παραγωγή μπαταριών - χωρίς αναλώσιμα, χημικά ή ζημιές στο υπόστρωμα. Πέρα από την προετοιμασία των ηλεκτροδίων, η μόλυνση της επιφάνειας παραμένει η κύρια αιτία προβλημάτων σύνδεσης στην κατάντη συναρμολόγηση: η εφαρμογή ενδελεχούς προετοιμασίας της επιφάνειας νωρίς στη διαδικασία βοηθάεπιλύει έως και το 70% των ελαττωμάτων συγκόλλησηςκατά μήκος της κυτταρικής γραμμής της μπαταρίας.
