Η συγκόλληση με λέιζερ έχει γίνει ο ακρογωνιαίος λίθος της σύγχρονης κατασκευής λόγω της υψηλής απόδοσης, της εξαιρετικής ακρίβειας, των καθαρών φινιρισμάτων και των δυνατοτήτων αυτοματισμού χωρίς συγκόλληση. Διαδραματίζει κρίσιμο ρόλο σε ένα ευρύ φάσμα απαιτητικών τομέων, συμπεριλαμβανομένων της αεροδιαστημικής, των ανταλλακτικών αυτοκινήτων (3C), των ιατρικών συσκευών, της κατασκευής λαμαρινών και της πράσινης ενέργειας.
Ωστόσο, όπως κάθε προηγμένη διαδικασία παραγωγής, η επίτευξη άψογων αποτελεσμάτων απαιτεί βαθιά κατανόηση των βασικών αρχών και παραμέτρων της. Οι ακατάλληλες διαμορφώσεις μπορεί να οδηγήσουν σε συγκεκριμένα δομικά ή καλλυντικά ελαττώματα. Κατανοώντας γιατί συμβαίνουν αυτές οι ατέλειες, μπορείτε εύκολα να βελτιστοποιήσετε τις ρυθμίσεις σας για να παρέχετε συγκολλήσεις-υψηλής ποιότητας, υψηλής- αντοχής.
Με βάση την πολυετή εμπειρία στο πεδίο, οι μηχανικοί μας έχουν συντάξει έναν ολοκληρωμένο οδηγό αντιμετώπισης προβλημάτων για τα 5 πιο κοινά ελαττώματα συγκόλλησης με λέιζερ.

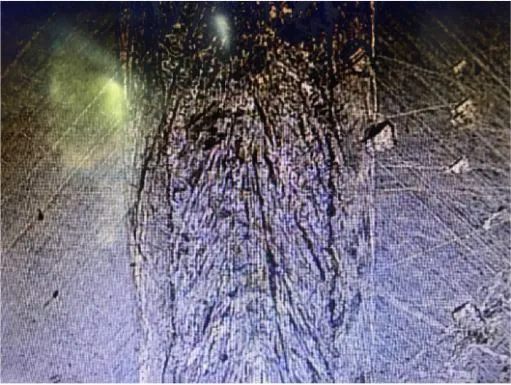

1. Ρωγμές (Θερμικές & στερεοποιητικές ρωγμές)
Κατά τη διάρκεια της συνεχούς συγκόλλησης με λέιζερ, τα ελαττώματα που συναντώνται είναι συνήθως θερμές ρωγμές, συμπεριλαμβανομένων ρωγμών στερεοποίησης (κρυστάλλωσης) και ρωγμών υγροποίησης.
Η αιτία:Αυτές οι ρωγμές εμφανίζονται όταν αναπτύσσονται έντονες τάσεις εφελκυσμού καθώς η δεξαμενή συγκόλλησης συρρικνώνεται γρήγορα πριν το λιωμένο μέταλλο στερεοποιηθεί πλήρως.
Η Λύση:
- Χρησιμοποιήστε το σύρμα πλήρωσης:Η εισαγωγή ενός συμβατού σύρματος συγκόλλησης μπορεί να προσαρμόσει τη χημική σύνθεση της δεξαμενής συγκόλλησης και να μειώσει την πίεση συρρίκνωσης.
- Προθέρμανση:Η προθέρμανση του βασικού μετάλλου μειώνει τον ρυθμό ψύξης, μειώνοντας σημαντικά την υπολειπόμενη θερμική καταπόνηση.

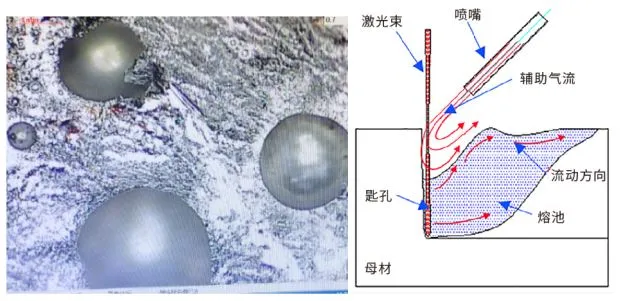

2. Πορώδες (φυσητήρες)
Το πορώδες είναι μια από τις πιο συχνές προκλήσεις στη συγκόλληση με λέιζερ, επηρεάζοντας συχνά τόσο τη δομική ακεραιότητα όσο και την εμφάνιση της άρθρωσης.
Η αιτία:Η συγκόλληση με λέιζερ δημιουργεί μια βαθιά, στενή λιωμένη λίμνη που ψύχεται και στερεοποιείται με εξαιρετικά γρήγορο ρυθμό. Τα αέρια που παγιδεύονται μέσα στη δεξαμενή υγρών συχνά δεν έχουν αρκετό χρόνο για να διαφύγουν πριν παγώσει το μέταλλο.
Η Λύση:
- Προετοιμασία επιφάνειας:Καθαρίστε καλά τις επιφάνειες του τεμαχίου εργασίας πριν από τη συγκόλληση για να αφαιρέσετε λάδια, υγρασία και στρώματα οξειδίου που παράγουν αέριο.
- Βελτιστοποίηση προστατευτικού αερίου:Προσαρμόστε τον ρυθμό ροής και τη γωνία εμφύσησης του προστατευτικού αερίου σας για να προστατεύσετε σωστά τη ζώνη συγκόλλησης χωρίς να προκαλέσετε αναταράξεις.
3. Πιτσίλισμα
Το υπερβολικό πιτσίλισμα όχι μόνο καταστρέφει το φινίρισμα της επιφάνειας της συγκόλλησης, αλλά μπορεί επίσης να μολύνει ή να βλάψει μόνιμα τα προστατευτικά οπτικά στοιχεία της κεφαλής συγκόλλησης με λέιζερ.
Η αιτία:Το πιτσίλισμα πυροδοτείται άμεσα από μια υπερβολική πυκνότητα ισχύος. Όταν η εισροή ενέργειας είναι πολύ υψηλή, η πίεση ατμών μέσα στην κλειδαρότρυπα αποσταθεροποιεί τη λιωμένη λίμνη, εκτοξεύοντας βίαια σταγονίδια υγρού μετάλλου.
Η Λύση:
- Χαμηλότερη πυκνότητα ισχύος:Μειώστε την ισχύ του λέιζερ ή αποεστιάστε ελαφρά τη δέσμη για να σταθεροποιήσετε τη δεξαμενή συγκόλλησης.
- Ταχύτητα ισορροπίας:Εάν η μείωση της ισχύος προκαλεί ανεπαρκή διείσδυση, μειώστε ανάλογα την ταχύτητα διαδρομής για να διατηρήσετε μια σταθερή ενεργειακή ισορροπία.

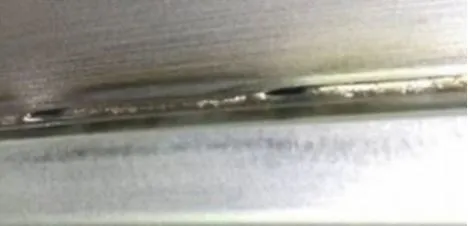

4. Undercut
Μια υποκοπή εμφανίζεται ως αυλάκωση ή κοιλότητα κατά μήκος των άκρων του σφαιριδίου συγκόλλησης, εξασθενώντας τη μηχανική αντοχή της άρθρωσης.
Η αιτία:Αυτό συμβαίνει συνήθως όταν η ταχύτητα διαδρομής είναι πολύ γρήγορη, αφήνοντας το λιωμένο μέταλλο ανεπαρκή χρόνο για να ξαναρέει και να γεμίσει ομαλά τις πλευρές της ένωσης συγκόλλησης. Επιπλέον, τα υπερβολικά κενά στην άρθρωση ή μια απότομη πτώση ισχύος-στο τέλος μιας διαδρομής συγκόλλησης (προκαλώντας την κατάρρευση της κλειδαρότρυπας) θα προκαλέσουν εντοπισμένες υποκοπές.
Η Λύση:
- Βελτιστοποίηση αναλογίας ισχύος-προς-ταχύτητας:Βεβαιωθείτε ότι η ταχύτητα ταξιδιού σας επιτρέπει την ομοιόμορφη ροή και στερεοποίηση.
- Σφίξτε τις ανοχές:Ελαχιστοποιήστε το διάκενο προσαρμογής-κατά τη συναρμολόγηση του τεμαχίου εργασίας.
- Ράμπα ισχύος:Εφαρμόστε μια σταδιακή ράμπα ισχύος-κάτω (λειτουργία πλήρωσης κρατήρα-) στο τέλος της συγκόλλησης για να αποτρέψετε την κατάρρευση της κλειδαρότρυπας.

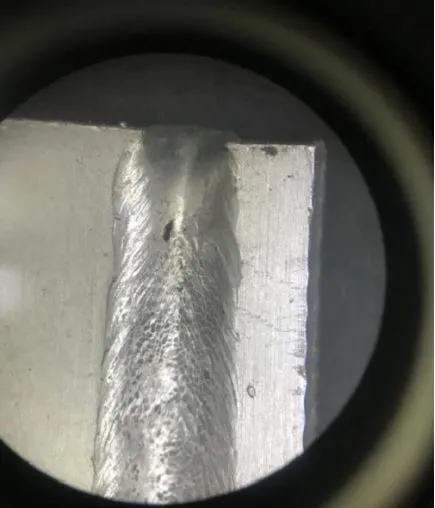

5. Βάση συγκόλλησης (Κατάρρευση και βύθιση)
Η πτώση ή η βύθιση συγκόλλησης αναφέρεται σε μια αξιοσημείωτη κοιλότητα κάτω από την κεντρική γραμμή του σφαιριδίου συγκόλλησης, που συχνά οδηγεί σε μια κυρτή ρίζα και μια υπογεμισμένη επιφάνεια.
Η αιτία:Όταν η ταχύτητα συγκόλλησης είναι πολύ χαμηλή, η εισροή θερμότητας γίνεται υπερβολική. Αυτό δημιουργεί μια υπερμεγέθη λιωμένη δεξαμενή όπου το βάρος του υγρού μετάλλου υπερισχύει της επιφανειακής τάσης του, με αποτέλεσμα το κέντρο της συγκόλλησης να βυθίζεται ή να κρεμάει.
Η Λύση:
- Μειώστε την είσοδο θερμότητας:Μειώστε την ισχύ του λέιζερ ή αυξήστε την ταχύτητα συγκόλλησης για να συρρικνωθεί το μέγεθος της λιωμένης πισίνας.
- Διαχείριση ενεργειακής πυκνότητας:Διατηρήστε την ενεργειακή πυκνότητα εντός ενός εύρους που επιτρέπει την επιφανειακή τάση να συγκρατεί επιτυχώς το λιωμένο μέταλλο στη θέση του.
Η πρόβλεψη και η αναγνώριση αυτών των ανωμαλιών είναι το πρώτο βήμα προς την επίτευξη μηδενικού ελαττώματος-συγκόλληση με λέιζερ. Με τη συνεχή παρακολούθηση και τη{1}}λεπτή ρύθμιση των παραμέτρων του λέιζερ, μπορείτε να ξεκλειδώσετε το πλήρες δυναμικό του εξοπλισμού σας και να παρέχετε με συνέπεια άψογα βιομηχανικά εξαρτήματα υψηλής- αντοχής.
